CX-Duino

02%E6%96%9C%E3%82%81%E5%8F%96%E4%BB%98%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8

プロジェクト名：CX-Duino

  • 開発開始時期: 2024/11/20
  • 目標発売時期: 2025/12頃

進捗

目標

  1. 産業用制御盤に使われるDINレールに取付可能なArduino UNO互換機の発売
  2. このArduino互換機では、カード差込型の新しい拡張形式を用いる。
  3. 筐体および基板規格はDINレール取付可能であり、計測器等の汎用規格であるDIN41494にできる限り準拠すること。
  4. 産業用本番環境ではなくプロトタイピングに焦点を当て、基板の製造が容易であること。接続ソケット等の基本部品は入手性及び手作業での製造性も含めて検討すること。

進捗

  • 筐体及び基板試作品の製造開始

ステージ

  • 基板: 寸法確認中
  • 筐体: 寸法、嵌合、部品入手性の検討中
  • 設計: 筐体及び基板の寸法設計中

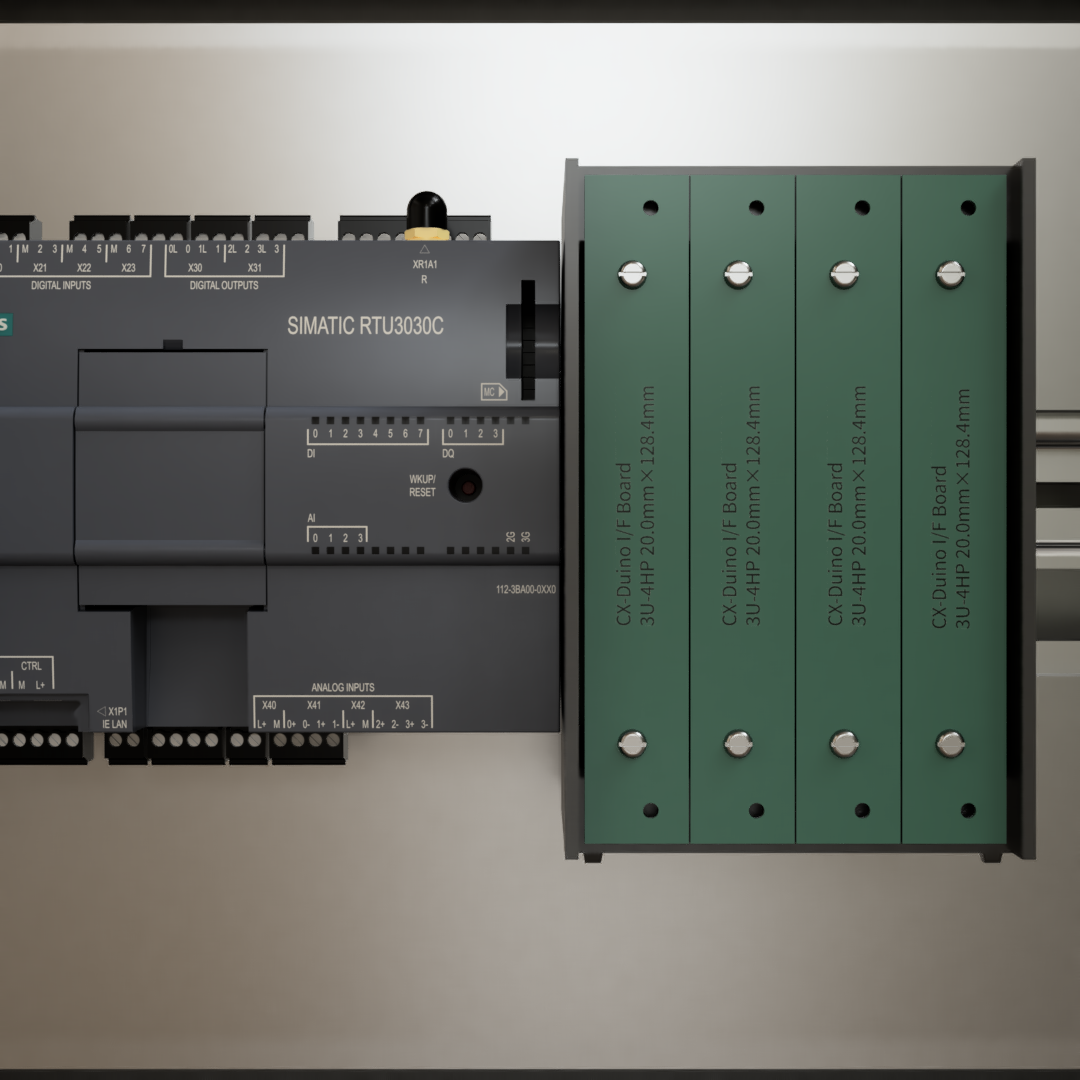

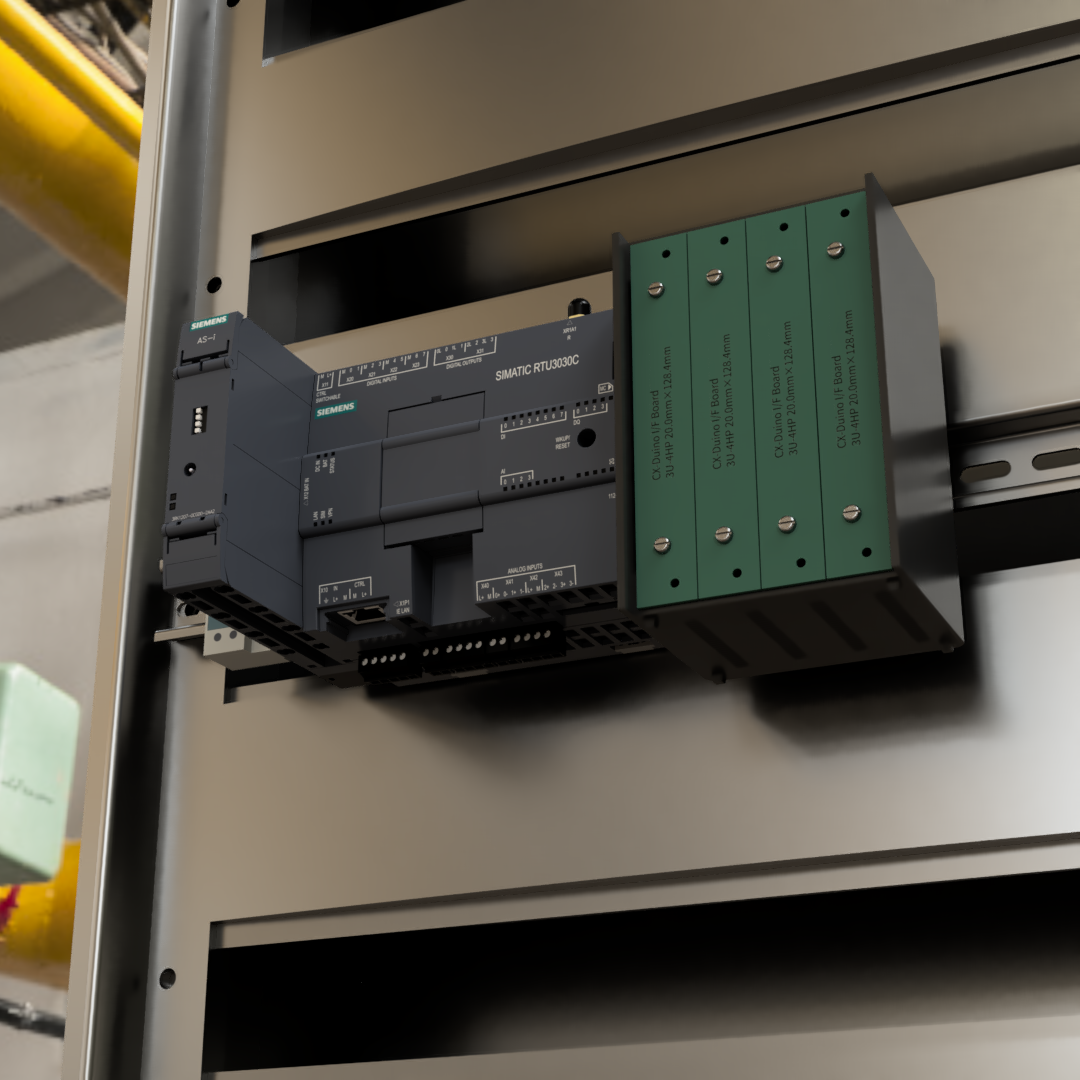

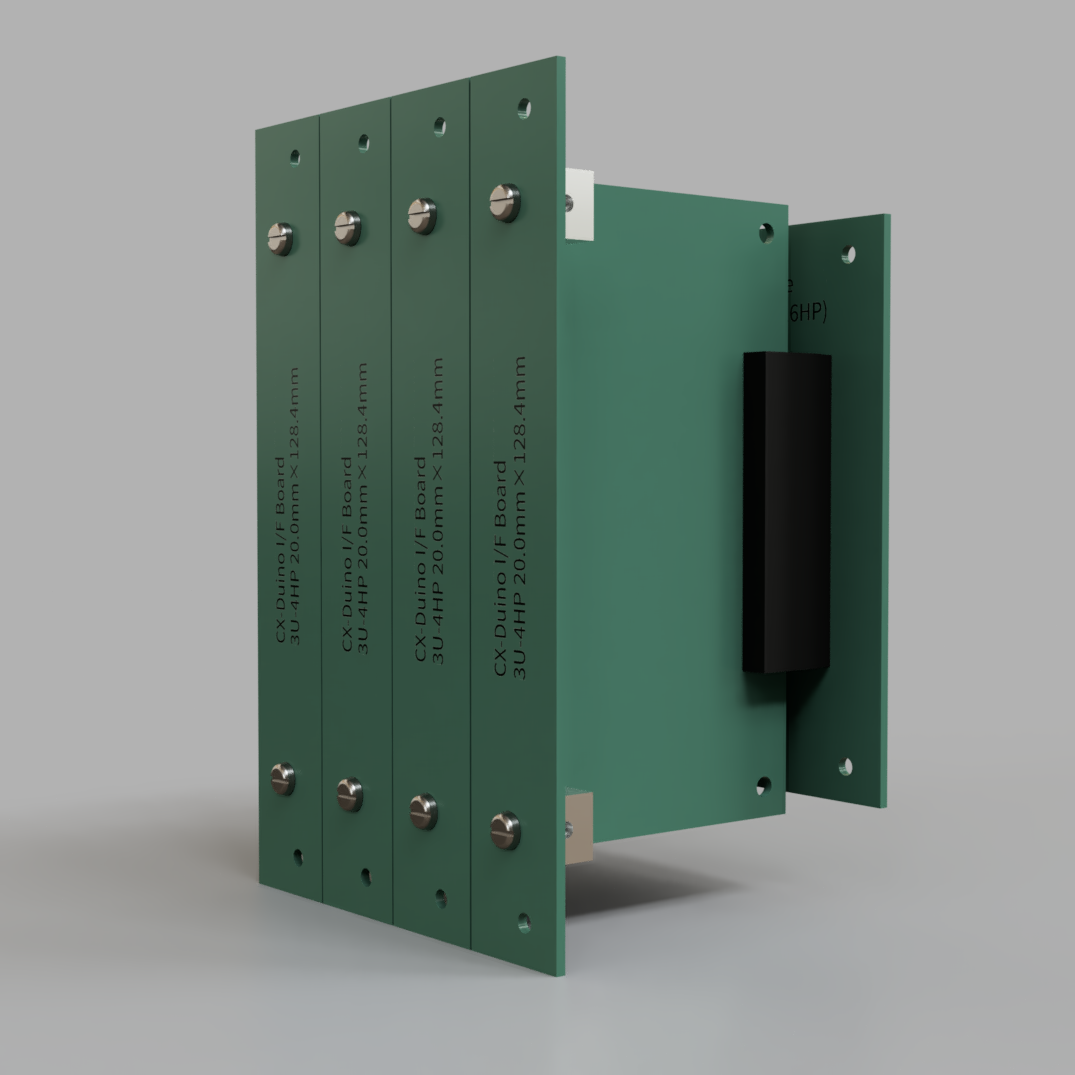

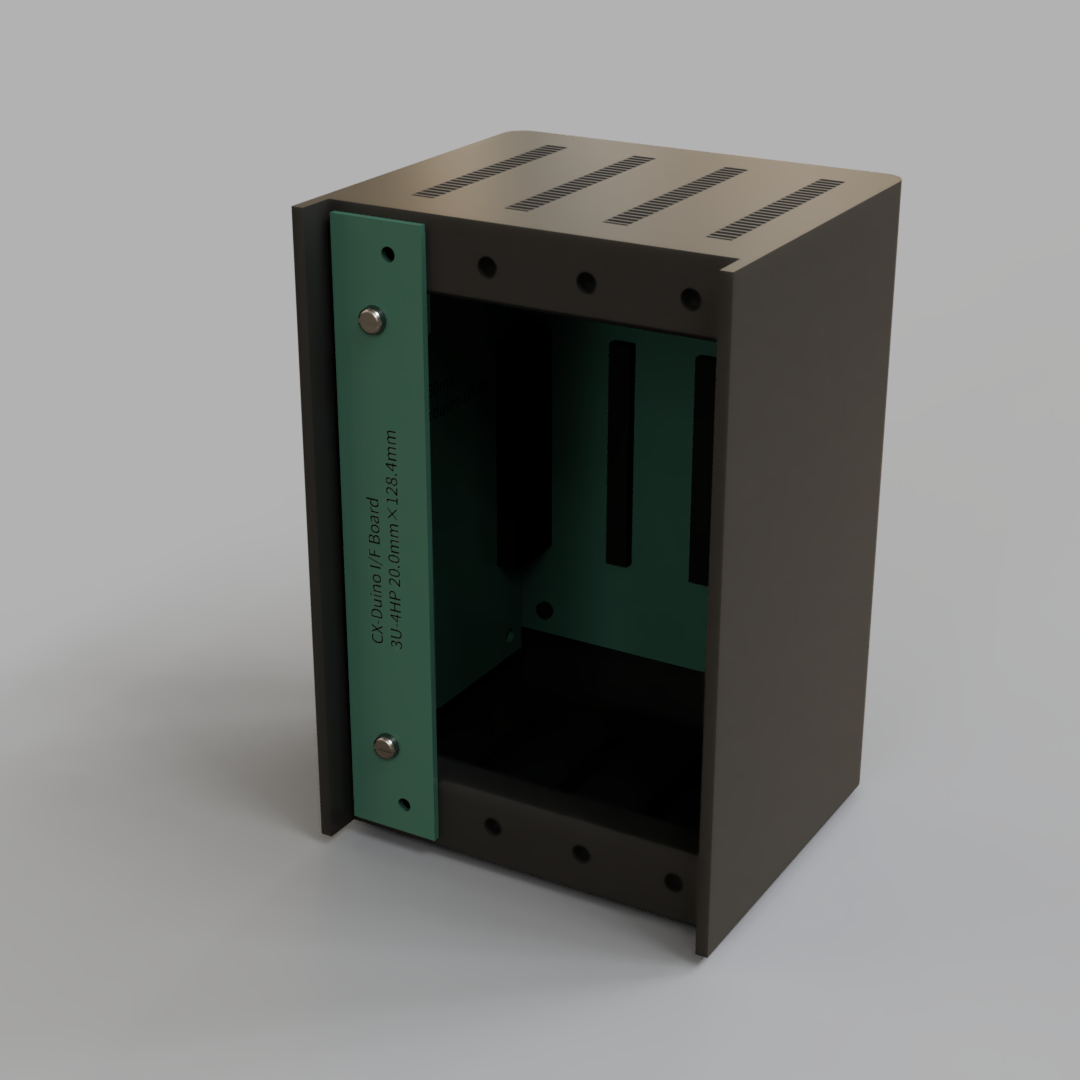

レンダリング画像集

01%E6%AD%A3%E9%9D%A2%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8 03%E7%AD%90%E4%BD%93%E6%96%9C%E3%82%81 04%E5%9F%BA%E6%9D%BF%E6%96%9C%E3%82%81
